公路波形护栏的规格及其说明发布时间 :2018.04.27    浏览次数:2658 次

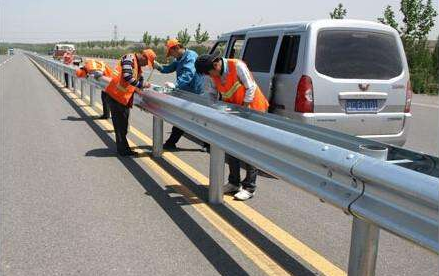

   公路波形护栏实质上属于一种公路防撞设施,主要功能是为了防止失控车辆冲出道路,避免交通事故。根据道路等级不同公路波形护栏型号规格也不一样。那么,波形护栏的规格有哪些呢?


波形护栏的规格



一、护栏板:板长×板宽×波高×板厚

1.双波护栏板

4320×310×85×3.0  一般重量49.16公斤
4320×310×85×4.0 一般重量65.55公斤

2.三波护栏板:

4320×506×85×4.0  一般重量102公斤


二、立柱:
直径×壁厚×长度

114×4.5×长度1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等),一般12.16kg/m

140×4.5×长度1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等),一般15.06kg/m


三、防阻块:

·196×178×200×3.0
·196×178×200×4.0

一般单个重量为2.5公斤左右,与九孔板配套使用。


四、柱帽:直径 钢片长度

·114mmx100mm  一般每只重0.公斤左右
·140mmX150mm  一般每只重0.公斤左右



五、托架:××

300×70×4mm

300×70×4.5mm

一般单只重0.公斤左右与十孔板配套,


六、端头:

一般分路侧(R160),及中央带(R250)两种型号,常用厚度为3mm可根据客户的要求可随时安排制做其他型号的特殊端头。


七、横梁垫片(方垫片):××

规格:76×44×4    一般重约0.08公斤

材质:Q235,优质钢板

用途:用于托架(防阻块)与护栏板、连接螺孔位垫衬


八、螺栓:
 长度

M16×170(150) 立柱与防阻块、托架连接
M16×42(40) 防阻块、托架与板连接
M16×35 (32.5) 板与板连接
